（株）ケー・アイ・エスは、シェルソーラージャパン（株）の指定工場として多くの方に支持を頂いております太陽電池モジュールを二十余年製造してきました。現在はケー・アイ・エスのブランドとして製造・販売をしています。
|
|
|

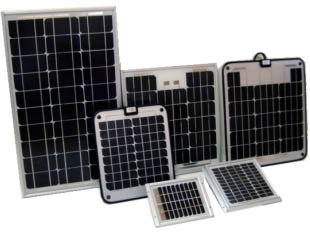

ケー・アイ・エス（KIS） 中・小型太陽電池モジュール
|
| １．セル単結晶シリコン |
単結晶シリコンを採用していいるので、朝・夕・曇りの弱い光りに対しても応答が良く高効率のため、1日当たりの発生電力量（Wh/day）をより多く確保できます。
|
| ２．インターコネクタ/高信頼複接続 |
セルは銅製のインターコネクタリボンでハンダ付け接続されています。セル間はインターコネクタ2本による複合配線。
|
| ３．充てん材/EVAラミネート |
充てん材として耐湿性、耐紫外線（UV）、絶縁性に優れているEVA（エチレンビニールアセテート）ラミネート法を採用し、耐候性を一段と高めました。
|
| ４．フロントカバー/白板強化ガラス |
モジュール表面には、光透過率の高い（90%以上）3.2mm白板強化処理ガラスを採用しました。それにより、モジュール効率の向上と優れた耐衝撃性を実現しました。
|
| ５．フロントカバー/透明PVFフィルム |
薄型軽量モジュールはフロントカバーに光透過性と耐候性に優れたPVF（ポリフッ化ビニール）フィルムを採用し、信頼性の高い、より軽量なモジュールとしています。
|
| ６．バックカバー/多層構造PVFフィルム |
強靭な多層揖遭PVFフイルムの採用により、擦過傷、キリサキ、破れ等への配慮をしました。薄型軽量モジュールは、バックカバーに基板を兼ねた耐食アルミニウム板やガラスエポキシ樹脂板を採用し、その放熱効果で温度上昇による電圧降下を抑えるとともに、モジュールを軽量に仕上げています。
|
| ７．耐食アルミフレーム |
アルマイ卜耐食処理を施してありますので、長期間に亘る使用が可能です。軽量で十分な強度を有しているため、取扱いが良いばかりでなく、モジュール架台のコストを低減できます。モジュールには取付け用穴があり、取付けが容易です。
|
| ８．エッジ・シーラント |
特殊なシーラントの採用により信頼性を一段と高めました。
|
| ９．ラバーフレーム |
| モジュールのエッジを保護すると共にポート、ヨット等を傷つけることがありません。 |
|

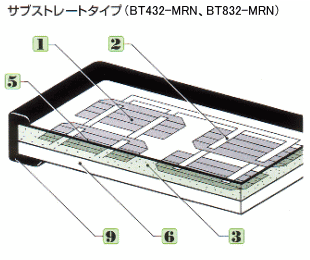

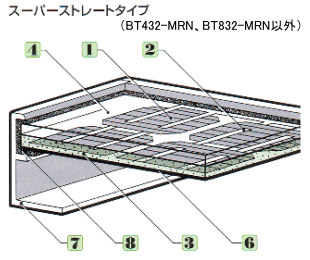

（※図中の番号は、左記の説明に対応しています。）
 |
【仕様変更・型式変更のお知らせ】 （2021/07/01）
結晶系セルの変換効率向上に伴うモジュール出力上昇のため、全製品の仕様（出力）が変更になりました。また、下記製品の型式表記が変更になりました。なお、外形寸法・取付け穴・重量に変更はございません。
|
旧型式
|
新型式
|
|
AS140
|
GT-K150
|
|
GT85F
|
GT-K100
|
|
GT40
|
GT-K53
|
|
GT30
|
GT-K40
|
|
GT20
|
GT-K27
|
|
GT10
|
GT-K13
|
|
|
【ソーラーセルの外観について】
製品仕様として、同一型式の商品であってもソーラーセルの一部に切り欠きがあるタイプ、切り欠きがないタイプ、切り欠きの方向が異なるタイプが混在します。詳しくは各商品の仕様書にてご確認ください。
また、当店サイトに掲載している商品画像は、あくまでもイメージ画像となります。実際の商品では、ソーラーセルの色合いやサイズ等が異なる場合があります。なお、出力性能には問題ありません。
ソーラーセルの外観をご指定いただきましてのご注文はお受けできかねます。また、複数台をご注文の場合は、可能な限り外観を統一して出荷いたしますが、数量によってはソーラーセルの外観が異なる場合があります。
|
|
■仕様一覧（中・小型高性能モジュール）
|
型式
|
|
|
|
|
|
|
最大出力
（Pm）
|
53W
|
40W
|
33W
|
28W
|
27W
|
|
最大出力
動作電流
（Ipm）
|
2.79A
|
2.09A
|
1.86A
|
1.95A
|
1.41A
|
|
最大出力
動作電圧
（Vpm）
|
19V
|
19.15V
|
17.8V
|
14.7V
|
19.15V
|
|
短絡電流
（Isc）
|
2.94A
|
2.18A
|
2A
|
2.05A
|
1.5A
|
|
開放電圧
（Voc）
|
23V
|
23V
|
21.7V
|
17.7V
|
23V
|
|
寸法
（mm）
|
535×666×35
|
666×412×35
|
528×448×35
|
580×343×35
|
538×350×35
|
|
質量
（Kg）
|
4.5
|
3.5
|
3.2
|
3.0
|
2.8
|
|
|
型式
|
|
|
|
|
|
|
最大出力
（Pm）
|
17W
|
13.5W
|
11W
|
8W
|
4W
|
|
最大出力
動作電流
（Ipm）
|
0.95A
|
0.71A
|
0.61A
|
0.44A
|
0.23A
|
|
最大出力
動作電圧
（Vpm）
|
17.9V
|
19.15V
|
18.1V
|
18.1V
|
17.4V
|
|
短絡電流
（Isc）
|
1A
|
0.75A
|
0.64A
|
0.48A
|
0.24A
|
|
開放電圧
（Voc）
|
21.7V
|
23V
|
21.7V
|
21.7V
|
21V
|
|
寸法
（mm）
|
378×349×35
|
310×350×35
|
372×242×35
|
330×210×16
|
192×210×16
|
|
質量
（Kg）
|
2.0
|
1.6
|
1.5
|
0.9
|
0.7
|
|
|
型式
|
|
|
|
|
|
|
最大出力
（Pm）
|
5.5W
|
2W
|
15W
|
6.8W
|
|
|
最大出力
動作電流
（Ipm）
|
0.58A
|
0.22A
|
0.97A
|
0.43A
|
|
|
最大出力
動作電圧
（Vpm）
|
9.5V
|
9.5V
|
15.5V
|
15.8V
|
|
|
短絡電流
（Isc）
|
0.62A
|
0.23A
|
1A
|
0.46A
|
|
|
開放電圧
（Voc）
|
11.4V
|
11.4V
|
19V
|
19V
|
|
|
寸法
（mm）
|
216×242×35
|
182×136×13
|
393×353×7
|
293×247×7
|
|
|
質量
（Kg）
|
1.0
|
0.4
|
1.3
|
0.7
|
|
|
|
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。
|
||| 関連商品
||| 太陽電池の電気的仕様について
Pm:最大出力、Ipm:最大出力動作電流、Vpm:最大出力動作電圧 、Isc:短絡電流、, Voc:開放電圧です。
最大出力Pmの求め方 ⇒ Pm:最大出力 ＝ Ipm:最大出力動作電流 × Vpm:最大出力動作電圧
太陽電池の基礎知識については、太陽光発電のススメ（太陽電池の基礎知識）のページをご参考ください。
