システム電圧12/24/48V。ソーラーパネルのエネルギーを最大電力追尾方式（MPPT）により効率良くバッテリーに充電し、接続機器への電力供給をコントロールします。独立型太陽光発電システムの運用を最大限にサポートします。
|
|
|

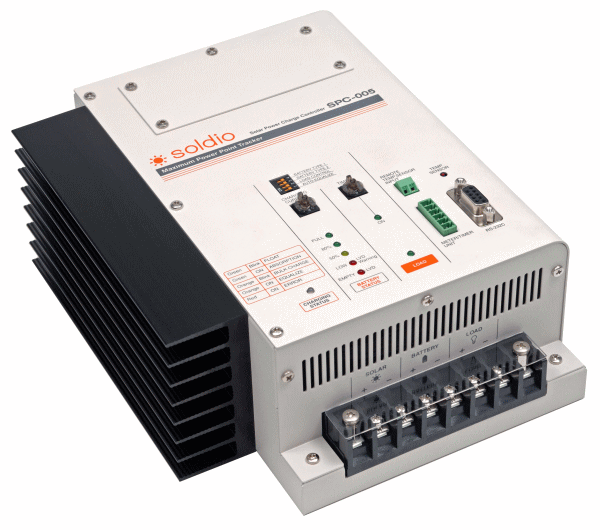

福島電機 ソーラーパネル充放電コントローラー SPC-005
|
| ■太陽エネルギーを最大限活用 |
SPC-005は、LC-MPPT方式によりソーラーパネルやアレイの総合最大発電電力点を常に追跡、その時々の状況に合わせて電圧を調整し、最も高い電流をバッテリーに送り込みます。
※LC-MPPTについて
Limit Cycle - Maximum Power Point Tracking：リミットサイクル方式最大電力点追従制御
変動するソーラーパネルの最適動作点（最大電力点）を電流制御誤差にって生じるリミットサイクルを使用して取り出す制御方式です。
|
| ■薄膜系や住宅用ソーラーパネルも使用が可能 |
SPC-005で制御することにより、独立型ソーラーシステムのパネルとして、出力電圧の高い薄膜系や住宅系統連系用のソーラーパネルも使用が可能です。ソーラーパネルの出力電圧最大150Vまで接続でき、12V、24V、48Vの鉛バッテリーへの充電ができます。
※太陽電池モジュールの公称電圧は、バッテリー公称電圧と同じか、またはそれ以上でなければなりません。（例）12Vシステム用のソーラーパネルで24Vバッテリーを充電することはできません。
※ソーラーパネルの定格電圧は、12Vシステムでは約17V、24Vシステムでは約34V、48Vシステムでは約68V以上が必要。
|
| ■モニタリング可能 |
SPC-005の動作状態、バッテリー状態、ソーラーパネルの発電電力値をデータ出力し、お持ちのパソコンや、別売りのメーター/タイマーユニット（MTU-005）でのモニタリングが可能です。

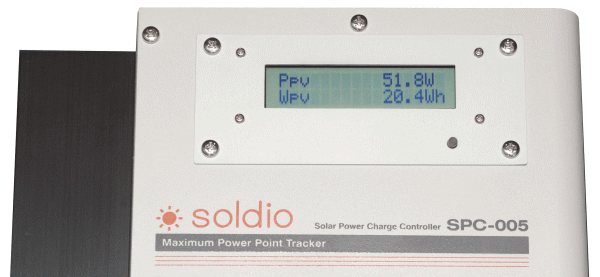

また、SPC-005本体に取り付けて使用できるビルトイン式デジタルメーター（LCD-005：別売り）はソーラーパネルの状態を表示します。
|

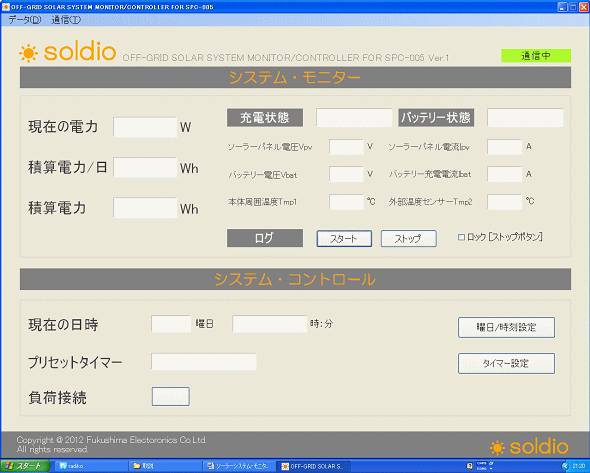

| ■パソコン用ソフト付属 |
付属のモニター/コントロールソフトはシステムの運転状況のモニタリングのほか、ログ機能により発電量の集計や気候による発電量の変移などもデータ集計が可能です。
[対応OS：Windows7/Vista/XP]
※通信インターフェイス
メーター/タイマーユニット専用
パソコン（PC）用
|
：RS-422
：RS-232C
|
|
■取扱説明書ダウンロード
|
詳しくは取扱説明書（PDFファイル）をご覧ください。
⇒ SPC-005 ソーラーパネル充放電コントローラー
⇒ モニター/コントロールソフト
⇒ MTU-005 メーター/タイマーユニット
⇒ SPC-005 製品パンフレット
※PDFファイルを閲覧・印刷するには、
Adobe Acrobat Readerが必要です。
|
|

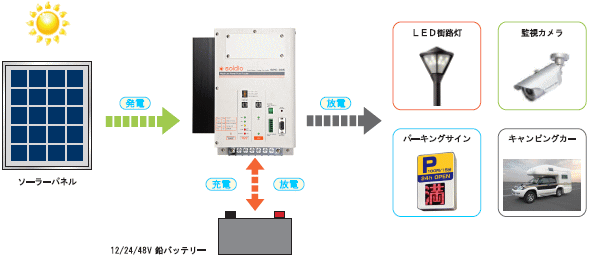

・独立型太陽光発電システム用に
|
・外灯・街路灯・保安照明に
|
・監視カメラ、通信機器の電源用に
|
・電飾看板、標識の電源用に
|
・野外の補助電源用に
|
|
|
|

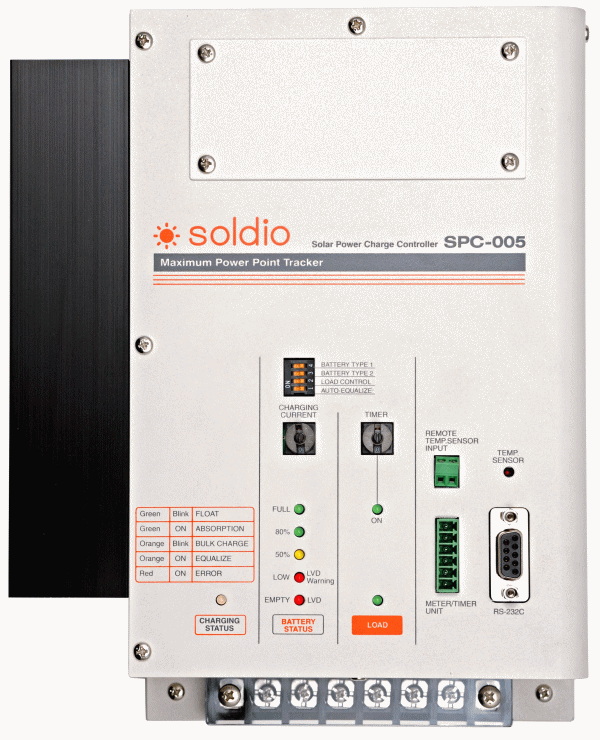

LED表示・機能設定スイッチ（本体上面）
クリックすると拡大表示します
|
|
|
■仕様一覧
|
公称システム電圧
|
DC12V、DC24V、DC48V
|
|
最大バッテリー電流
|
30A
|
|
バッテリー電圧範囲
|
8V〜60V
|
|
最大入力電圧
|
150V
|
|
公称最大入力電力
|
360W（12Vシステム）
720W（24Vシステム）
1440W（48Vシステム）
|
|
公称負荷電流
|
20A
|
|
動作温度
|
-20℃〜50℃
|
|
保存温度
|
-30℃〜90℃
|
|
バッテリータイプ
|
ゲル型、密閉型、非密閉型、AGM
|
|
充電方式
|
4段階充電［バルク、吸収、フロート、均等化（非密閉型、AGM）］
|
|
放電チャンネル
|
1系統
|
|
自己消費電流
|
0.7W以下
|
|
寸法
|
|
|
質量
|
3.7kg 以下
|
|
付属品
|
取扱説明書（CD-ROM） × 1
モニターコントロールソフト × 1

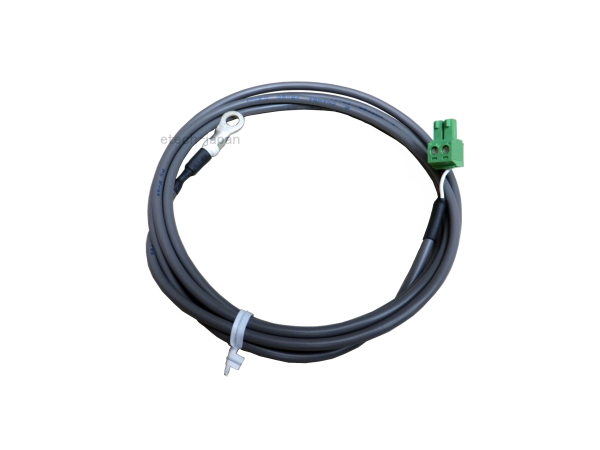

PC接続用ケーブル2m × 1
専用マウント金具 × 2
|
|
|
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。
|
■注意事項
●通電中の配線は行わない
配線作業は、必ず電源を遮断してから行って下さい。感電、製品の損傷・劣化の恐れがあります。

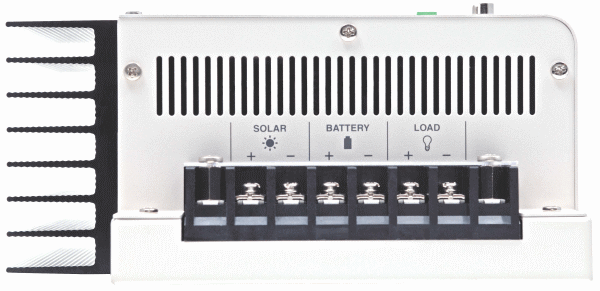

●電源配線は、端子配列を確認した上で正しく行って下さい。
誤配線をすると、火災・故障の原因となります。
●電源部の端子ネジの締付けは、規定トルク範囲で行って下さい。
ネジやユニットの破損、誤動作の原因となります。
●ACインバーターの接続不可
充放電コントローラの負荷端子には、いかなる容量のACインバータも配線しないでください。
MPPT の負荷制御回路を損傷させる恐れがあります。
|
||| 関連商品
||| チャージコントローラーの機能について
チャージコントローラーには下記のような機能があります。ご希望のシステムに応じて最適なものをお選びください。
|
充電制御：
|
太陽電池からバッテリーへの充電電圧を自動制御します。バッテリーの過充電を防止します。
|
|
放電制御：
|
バッテリー低電圧による負荷の遮断と負荷の自動再接続をします。バッテリーの過放電を防止します。
|
|
逆流防止：
|
夜間・雨天等の低照光時おいて、バッテリーから太陽電池への電流の逆流を防止します。
|
|
夜間タイマー：
|
太陽電池パネルの発電状態から日没/日出の時間を検知し、負荷接続を自動的に制御します。
|
|
温度補正：
|
バッテリーの温度を感知して充電電圧を補正し、より最適な充電制御を行ないます。
|
※機種により機能の有無が異なります。各商品説明にてご確認ください。
