一般のご家庭で小型ソーラー電源システムをお作りになるときに、お手軽にご使用いただけるように価格を抑えたエコノミータイプのコントローラーです。コントローラーに必要な最新機能は残し、筐体構造を極力簡素化し、コストの削減を図りました。

MORNINGSTAR　充放電コントローラー　SHSシリーズ

■エコノミータイプ

SHS-6（制御電流：6A）、SHS-10（制御電流：10A）の2機種をラインナップ。システム電圧は12V仕様のみです。

■LED表示

充電中を示す「グリーンLEDランプ」及びバッテリーの大まかな容量状態を示す「グリーン、黄色、赤LEDランプ」装備。容量を越えるソーラーパネルや負荷を接続したとき、配線ミスをしたときにもこの3色LEDで表示されます。
※但し、容量を越えるソーラーパネルや負荷の接続、配線ミスによるショートを起こした場合、仕様数値の25％UPまでは約5分間プロテクトしますが、それ以上は破損します。

■4段階充電

バルク充電、PWMレギュラー充電、フロート充電、及び均等化充電。

■温度補正機能内蔵

本体内蔵（- 30mV/℃）

■バッテリー低電圧保護機能装備

低電圧負荷自動遮断・自動復帰

■保護回路

短絡、過電流保護（ソーラー、負荷）。
極性逆接保護（ソーラー、負荷、バッテリー）。
夜間の逆電流防止。過電圧保護（負荷）。
落雷保護（ソーラー、負荷、バッテリー）
※過電流、電圧ともに仕様数値の25%UPまでは約5分間プロテクトしますが、それ以上の過負荷には対応できません。容量を越えるソーラーパネル、負荷、バッテリーを接続した場合(例えば24-48V仕様のものを接続)には破損します。

SOLAR CONTROLLER
FOR SOLAR HOME SYSTEMS

SHS-6

SHS-10

【ケーブル接続端子の色について】
商品の発送時期によって、ケーブル接続端子の色が「緑色」または「黒色」の場合があります。
端子の色をご指定いただいてのご注文はお受けできかねます。予めご了承ください。

ケーブル接続端子

太陽電池充電中のLED表示

LEDによるバッテリー容量表示

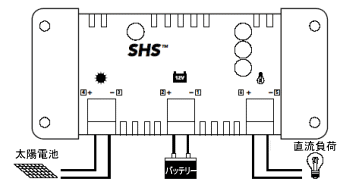

■結線方法

■仕様一覧

型式	SHS-6	SHS-10
機能	充放電
システム電圧	12VDC
最大入力電圧	30VDC
太陽電池入力電流（最大）	6A	10A
負荷電流(最大)	6A	10A
充電方式	PWM
充電電圧（PWM）	14.3VDC
均等化充電電圧	14.4VDC
均等化充電サイクル& 時間	28日/1-2時間
充電対象バッテリー	非密閉型液式、密閉型AGM方式鉛蓄電池対象^（※1）ジェル式蓄電池は不可^（※2）
負荷遮断電圧（LVD）	11.5V
負荷再接続電圧（LVR）	12.6V
周囲温度範囲	- 25℃～+ 50℃
温度補正	本体内蔵（- 30mV/℃）
自己消費電流	最大8mA
逆流防止	不要
ボデイ材質	強化プラスチック
サイズ(mm)	151 x 66 x 36
重量	113ｇ
接続ケーブル	最大5.5平方ミリメートル（国内規格）
取付穴サイズ	φ5.0mm x 4

※1：密閉型バッテリーには、吸着ガラスマット(AGM)方式とジェル方式があります。
※2：ジーエス・ユアサ　ポータラックシリーズ、およびSER38-12はジェル式密閉電池のため充電不可となります。
◆太陽電池の公称電圧とバッテリーの公称電圧はあわせる必要があります。
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。
