トップ > 商品カテゴリ一覧 > チャージコントローラー > Xantrex(TRACE) 充放電コントローラー C12

商品のご紹介

PWMマイコン制御により、太陽電池で得られる直流電力を効率よく充電できます。静かなソリッドステート構造で3段階充電を行います。夜間照明などのコントロールのために夜間タイマーがあります。


Xantrex(TRACE) 充放電コントローラー(夜間タイマー付) C12


Xantrexロゴマーク

■充放電コントロール
PWMマイコン制御により、太陽電池で得られる直流電力を効率よく充電できます。静かなソリッドステート構造で3段階充電を行います(バルク、吸収、フロートの3段階)。また、各種のバッテリーにあわせてバルク電圧、フロート電圧およびバッテリー低電圧による負荷のカットオフ電圧と自動再接続させる電圧も設定できます。

■等化充電
非密閉型鉛蓄電池に対してセル電圧の不均等を補正する自動等化充電が出来ます。

■LEDによる状態表示
多色LEDの表示で運転状況が一目瞭然です。

■夜間タイマー
夜間照明などのコントロールのために夜間タイマーがあります。太陽電池の出力電圧にて日没を感知して負荷を接続します(10分〜9.5時間または夜明けまで)。夜間タイマーを使用しないときは、通常の充放電コントローラーとして動作します。

■温度補正
腐食などに大変強く出来ています。ケースはアルミ焼付け塗装、ネジはステンレス製のものを使用しています。回路はシールドされていて、ターミナルは銅と真鍮にニッケルメッキが施されています。


C12 Xantrex 充放電コントローラー(夜間タイマー付)






■取付が容易
オプションのバッテリー温度センサーBTS(ケーブル長:5m)を接続すると電池の温度を感知して充電電圧を最適に補正します。


■夜間タイマー機能の詳細について
●C12の夜間タイマー機能は、日没・日の出をソーラーパネルの出力電圧より検知します。ソーラーパネルの電圧が60秒以上3.5V以下に落ちたとき、C12は明かりをつけます。逆に、60秒以上3.5Vを超えるとC12は明かりを消します。
●ソーラーパネルの電圧が9Vを超えるとC12は次の日のためにNITE LITE TIMEをリセットします。NITE LITE方式は、NITE LITEと印のある回路基板のノブの調整によって行います。最小運転時間は10分間、最大は9.5時間(自動リセットになります)です。
●バッテリー電圧が2秒以上LVD設定以下になったときは、バッテリーの損傷を防ぐため負荷を遮断します。LVDは充電がLVR以上に電圧が高くなったときには翌日の自動リセットになります。
●D-Dと印した範囲に時計回りに一杯NITE LITE TIMEを廻すと日没・日の出モード(夕暮れ時に明かりをつけ、夜間も連続運転)になります。もし、電圧が2分以上LVD調整以下に落ちたときは、明かりを消します。LVD状態のとき、いったん充電がLVR以上に電圧が上がったときには翌日にリセットされます。

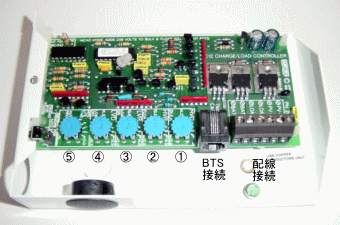

■器機内部スイッチ構成

1:HVD・・・充電停止電圧
2:HVR・・・充電開始電圧
3:LVR・・・放電開始電圧
4:LVD・・・放電停止電圧
5:NITE LITE TIME・・・夜間点灯時間設定
器機内部スイッチ構成



C12 TRACE 充放電コントローラー(夜間タイマー付)
C12 Xantrex(TRACE) 充放電コントローラー

価格:\--,---(税込)
売り切れました

商品詳細
■納 期
完売しました
※次回入荷時期未定のため、販売を終了させていただきました。




BTS
BTS Xantrex(TRACE) バッテリー温度センサー

価格:\--,---(税込)
売り切れました

商品詳細
■納 期
完売しました
※次回入荷時期未定のため、販売を終了させていただきました。




■仕様一覧
型式
C12
機能
充放電
システム電圧
12VDC
最大入力電圧
30VDC(※)
太陽電池入力電流
12A
負荷電流
12A
充電方式
PWM
充電電圧
13〜15V
等化充電機能
あり
負荷遮断電圧
任意設定可能
負荷再接続電圧
任意設定可能
自己消費電流
3〜7mA
温度補正
オプション (BTS)
周囲温度範囲
0〜45℃
寸法
重量
550g

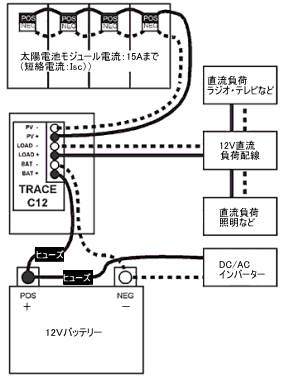

結線例
結線例

※入力電圧範囲(最大出力動作電圧)は、15〜19Vの範囲でご使用ください。
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。



||| 関連商品
 未来舎 ソーラーコントローラー(太陽電池充放電制御器) PV-1212D1A
 未来舎 ソーラーコントローラー(太陽電池充放電制御器) PV-1230D1AB
 未来舎 ソーラーコントローラー(太陽電池充放電制御器) PV-2412D1AB
 未来舎 太陽電池充放電コントローラー(夜間照明専用) PV-1206A
 福島電機 ソーラーパネル充放電コントローラー SPC-003R
 福島電機 ソーラーパネル充放電コントローラー SPC-005
 MORNINGSTAR 充電コントローラー サンガード
 MORNINGSTAR 充放電コントローラー SHS
 MORNINGSTAR 充放電コントローラー サンセーバー
 MORNINGSTAR 充放電コントローラー サンセーバーMPPT
 MORNINGSTAR 充電コントローラー サンセーバー・デュオ
 MORNINGSTAR 充放電コントローラー プロスター
 MORNINGSTAR 充放電コントローラー サンライト
 MORNINGSTAR 充電/放電/転換コントローラー トライスター


||| チャージコントローラーの機能について
チャージコントローラーには下記のような機能があります。ご希望のシステムに応じて最適なものをお選びください。
充電制御:
太陽電池からバッテリーへの充電電圧を自動制御します。バッテリーの過充電を防止します。
放電制御:
バッテリー低電圧による負荷の遮断と負荷の自動再接続をします。バッテリーの過放電を防止します。
逆流防止:
夜間・雨天等の低照光時おいて、バッテリーから太陽電池への電流の逆流を防止します。
夜間タイマー:
太陽電池パネルの発電状態から日没/日出の時間を検知し、負荷接続を自動的に制御します。
温度補正:
バッテリーの温度を感知して充電電圧を補正し、より最適な充電制御を行ないます。
※機種により機能の有無が異なります。各商品説明にてご確認ください。


||| チャージコントローラーの選定にあたって
・ご不明な点がございましたら、太陽光発電のススメ(チャージコントローラーの選定)のページをご参考ください。
