トップ > 商品カテゴリ一覧 > チャージコントローラー > 未来舎 ソーラーコントローラー PV-2412D1AB

商品のご紹介

Powertiteインバーターで有名な未来舎のソーラーコントローラー。充電・放電機能はもちろん、夜間タイマー機能やLCDによる電圧・電流表示が可能です。さらに、信頼性のあるインバーター用制御端子を標準装備しています。


未来舎 ソーラーコントローラー(太陽電池充放電制御器) PV-2412D1AB


未来舎(POWERTITE)


■LCD表示
LCD表示により、太陽電池電圧、太陽電池電流、バッテリー電圧等をデジタル表示しますので、発電状態状態の監視ができます。

■LED表示
3色LED表示により、バッテリー状態の監視ができます。また、LED表示を消灯設定することにより、動作電流の低減に役立ちます。

■カスタマイズ可能
バッテリー充電電圧や低電圧切断・再接続電圧を自由にカスタマイズ(表1.)できますので、適切なバッテリー電圧制御が可能です。

■3段階充電
PWM制御による、バルク充電・吸収充電・フロート充電の3段階充電により、適切にバッテリーを充電します。

■均等化充電
自動または手動により均等化充電を行い、バッテリーを活性化させることができます。(湿式鉛電池のみ)

■温度補償
温度検出センサー(TEMP-100:オプション)を使用することにより、バルク及びフロート電圧を調整します。基準温度:25℃、温度係数:-30mV/℃

■保護回路
過温度保護、短絡保護回路を内蔵しています。

■遠隔制御
外部制御リレー内蔵により、DC-ACインバーター等の大電流機器の遠隔制御が可能です。(リレー容量:最大1Aまで)

対応インバーターの例:
(正弦波インバーター)
未来舎 FI-S126/FI-S256等のリモコン機能により電源のON/OFFが可能な機種、FI-S263A/FI-S703A等の「REMO-DIRECT」の外部制御機能を有する機種。
(擬似正弦波インバーター)、
未来舎 FI-200150Fm/FI-200260Fm等のリモート・コントロール端子付きの機種。

※遠隔制御端子用コネクタ(8P_DINプラグ)は付属しておりません。別途ご準備ください。

■逆流防止ダイオード
低照光カットオフ機能があり、逆流防止ダイオードは不要。

■夜間点灯モード設定
太陽電池の出力電圧より日没・日の出を検出し、10種の夜間タイマー設定が可能です。(表2.

ソーラーコントローラー PV-2412D1AB

【人気商品】
低価格ながらも、コントローラーに
必要な機能をすべて凝縮!
店長がオススメする逸品です。



LCDによるデジタル表示
LCDによるデジタル表示


ケーブル接続端子
ケーブル接続端子


設定によりカスタマイズ可能
設定によりカスタマイズ可能



表1.調整可能範囲(参考値)
型式
FLOAT電圧
12.0〜16.5V
(初期設定:13.4V)
24.0〜33.0V
(初期設定:26.8V)
BULK電圧
12.0〜16.5V
(初期設定:14.0V)
24.0〜33.0V
(初期設定:28.0V)
LVD(低電圧切断電圧)
8.0〜16.0V
(初期設定:11.5V)
16.0〜32.0V
(初期設定:23.0V)
LVR(低電圧復帰電圧)
8.0〜16.0V
(初期設定:12.8V)
16.0〜32.0V
(初期設定:25.6V)
SUNSET(夜間検出電圧)
3.0〜8.0V
(初期設定:3.5V)
6.0〜16.0V
(初期設定:7.0V)
※初期設定値は出荷時期等により変更となる場合があります。予めご了承ください。


表2.夜間点灯モード設定
設定値
点灯時間
OFF
常時ON
2 HOURS ON
日没後2時間
4 HOURS ON
日没後4時間
6 HOURS ON
日没後6時間
8 HOURS ON
日没後8時間
10 HOURS ON
日没後10時間
3/OFF/1
日没後3時間、日の出前1時間
4/OFF/2
日没後4時間、日の出前2時間
6/OFF/2
日没後6時間、日の出前2時間
DK-DN
日没から日の出まで
●夜間時間の測定
・夜間点灯モードにおいて、太陽電池の出力電圧が10分間3.5V以下であるとき、負荷を接続します。
・日の出前点灯は設置後4夜の平均を取り、夜間の長さとします。(設置直後は12時間となります。)



PV-2412D1AB
PV-2412D1AB
未来舎 ソーラーコントローラー 24V用 12A


通常価格:\27,993(税込)のところ
特別価格:\18,850(税込)
数量:

商品詳細
■特 徴
24Vシステム用、連続負荷/充電電流:12A
■納 期
標準在庫品
※在庫切れ時は、1週間程度お待ちいただく場合があります。




TEMP-100
TEMP-100
未来舎 温度検出センサー
(ソーラーコントローラー用)

通常価格:\3,456(税込)のところ
特別価格:\2,860(税込)
数量:

商品詳細
■納 期
標準在庫品
※在庫切れ時は、1週間程度お待ちいただく場合があります。




■仕様一覧
型式
使用電池電圧
12V
12V
24V
最大太陽電池開放電圧
30V
30V
60V
最低太陽電池開放電圧
18V
18V
36V
最大太陽電池容量
200WATT(*)
500WATT(*)
400WATT(*)
最大充電電流
12A
30A
12A
最大負荷出力
(金属面取り付け時)
12A
(15A)
30A
(35A)
12A
(15A)
動作電流(負荷なし)
13mA
15mA
13mA
温度補正係数
(オプション使用時)
-30mV/℃
-30mV/℃
-60mV/℃
筐体設置方式
マイナス接地方式
動作温度
-20〜+50℃
重量
0.47Kg
0.92Kg
0.92Kg
寸法 (幅×奥行×高さ)
177×84.3×47.5mm
177×84.3×71.5mm
177×84.3×71.5mm
表示誤差
1A以上: +/-20%
1A以下: 不確定 +/-0.7A
(*)参考値、太陽電池パネルによる。最大太陽電池容量以下であっても最大充電電流を超えないこと。
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。
◆太陽電池の公称電圧とバッテリーの公称電圧はあわせる必要があります。
◆太陽電池の代わりに他の電源などを使用することはできません。(例:風力発電機など)
◆屋外に設置してはいけません。また、結露しないように十分対策を行ってください。
◆推奨最低太陽電池容量:30WATT、推奨電池容量:30Ah〜250Ah
◆LCDによる発電量表示(AH:アンペア・アワー)は、微小電流では積算できないため機能いたしません。
◆本器は測定器ではないためLCDによる表示値には誤差が含まれます。

【仕様変更】
・「PV-2412D1A」のみ:ヒートシンク形状変更に伴い、型式末尾に「B」を追加。→「PV-2412D1AB」(14/10/7)
・「PV-1230D1A」のみ:ヒートシンク形状変更に伴い、型式末尾の「r」を削除。→「PV-1230D1AB」(13/1/11)
・「PV-1230D1A」のみ:ヒートシンク形状変更に伴い、型式末尾に「Br」を追加。→「PV-1230D1ABr」(12/08/17)
・最大太陽電池開放電圧および最大太陽電池容量が拡大されました。(12/06/01)
・夜間検出電圧が固定値から調整可能となりました。(11/10/01)
・LEDランプの点灯・消灯の設定が可能になりました。(06/03/29)
・型式末尾に「A」を追加しました。「PV-1212D1」→「PV-1212D1A」(06/03/29)
・外観色がグレーからクリーム色に変更となりました。(04/11/24)
・本体左側面にディップスイッチ設定用の開閉窓が追加となりました。(04/11/24)

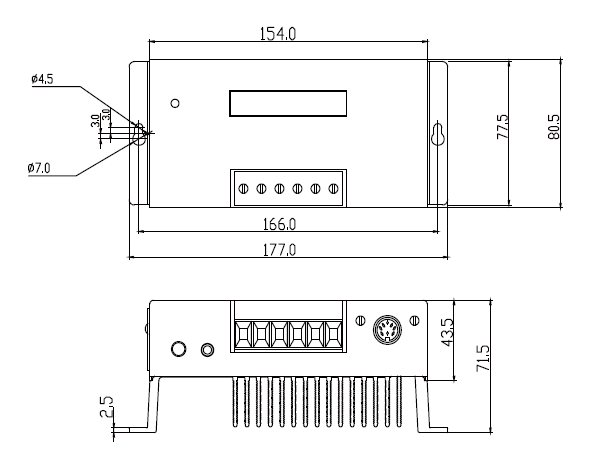

■外形寸法図
外形寸法図

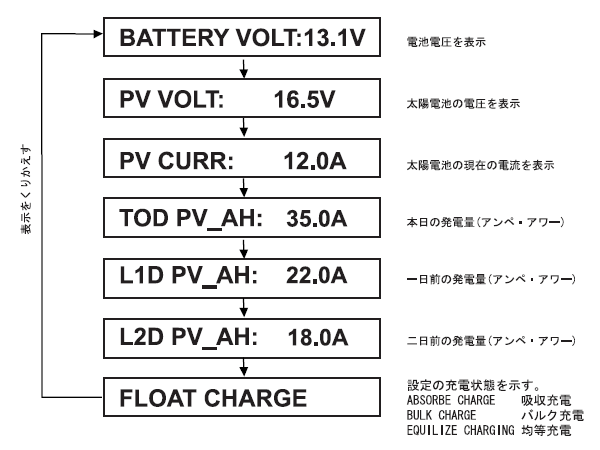

■LCD表示の仕方
表示器LCDは下記の項目を回転しながら次々と表示して行きます。
LCD表示の仕方

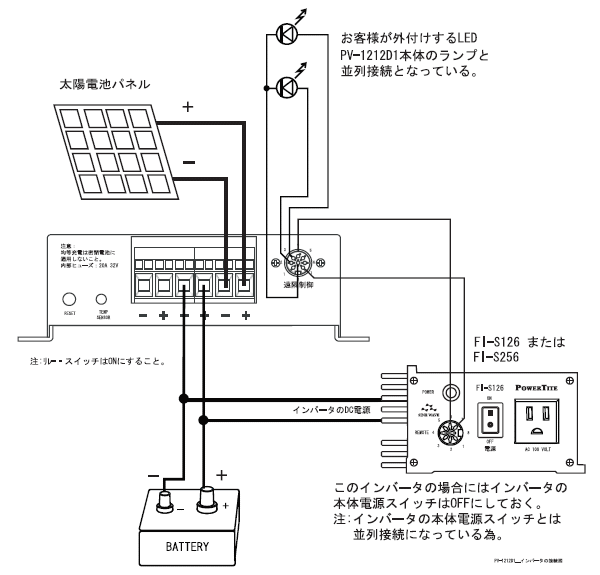

■PV-1212D1とFI-S126/FI-S256の接続図
PV-1212D1とFI-S126/FI-S256の接続図
