性能・品質に定評のある株式会社未来舎（POWERTITE）の正弦波インバーター。完全正弦波ですので使用する機器に制限はありません。未来舎インバーターは自衛隊緊急援助隊などでも装備されています。
|
|
|

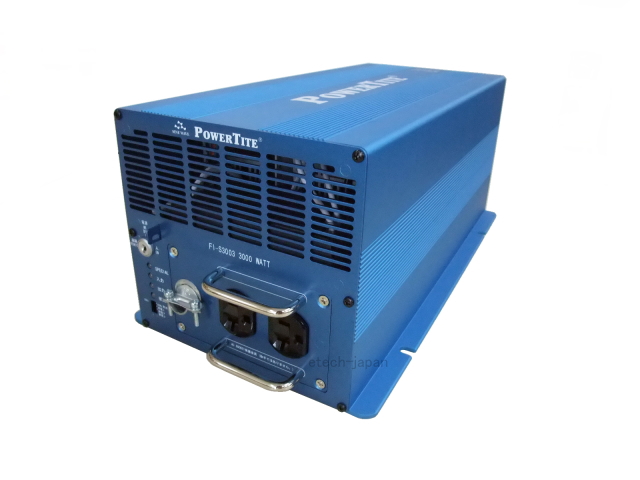

未来舎（POWERTITE） 正弦波インバーター FI-S3003（3000W）
|
■マイコン制御
|
マイクロプロセッサ制御による極めてインテリジェントな機能。
|
■高精度
|
波形歪は商用電源より良好な3%。
|
■高耐久性・信頼性
|
極めて耐久性の高いソリッドステートにより、高信頼性を確保。
|
■幅広い使用用途
|
大型電動ドリル、小型電子レンジ、投光器などが使え、屋外電気工事にも最適。
|
| ■安全鍵電源スイッチ |
誤操作防止安全鍵電源スイッチ（専用鍵で電源のON/OFFを操作）。
|
■節電モード
|
節電モードをプログラム設定可能。負荷容量に応じてAC出力を遮断します。
|
■自動冷却ファン搭載
|
本体の内部温度が設定値をこえると自動的に冷却ファンが作動。
|

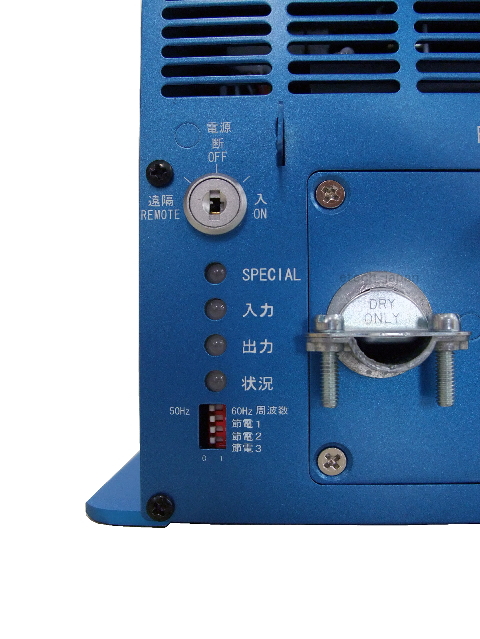

■出力周波数が切替可能
|
前面パネル部のSWにより周波数の切替（50Hz/60Hz）が可能。
|
 クリックすると拡大表示します。
|
■保護回路
|
|
低電圧：
|
入力電圧が低下すると警報音を発し、
回路を遮断。自動復帰。
|
|
過電圧：
|
過電圧が入力されると回路を遮断。
自動復帰。
|
|
過温度：
|
内部温度が設定値を超えると回路を遮断。
自動復帰。
|
|
過負荷：
|
過負荷になると警告表示を点灯、
出力を遮断。
|
|
出力短絡：
|
出力がショートしたときは回路を遮断。
|
|
|
FI-S3003クリックすると拡大表示します。
後部パネル・入力端子
クリックすると拡大表示します。
|
■ネジ出力端子を標準装備
|
ACソケットに加えて、ネジ端子出力を装備し配線の脱落を防止。
|
 クリックすると拡大表示します。
|

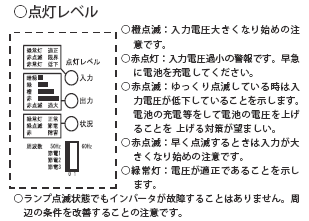

■LEDランプ表示
|
LEDの点灯レベル表示により、本体の状態をビジュアルチェック可能。
|
■リモコン端子付き
|
リモートコントロール端子付きで将来の機能拡張にも対応。
|
|
■リモコン（オプション）
|
適用リモコン：REMO-182、REMO-166A
REMO-182は外部制御でインバーターをON/OFFできます。REMO-166Aは外部制御で電圧、電流、ON表示、過電圧、低電圧、過温度、過負荷、節電モードの表示、エンジン・キー連動、外部ON /OFF等ができます。
※ケーブル長：REMO-182（約3m）、REMO-166A（約7m）
※REMO-166A：パネルサイズ及び取付穴の位置が掲載画像と異なります。
※電源電圧：48Vは、リモコン未対応となります。

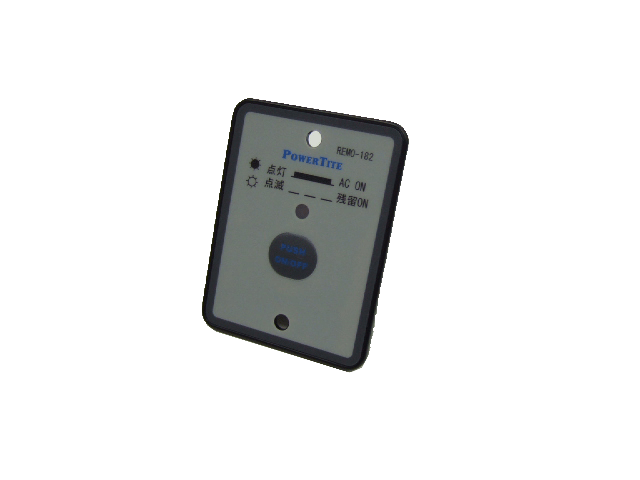

REMO-182クリックすると拡大表示します
|

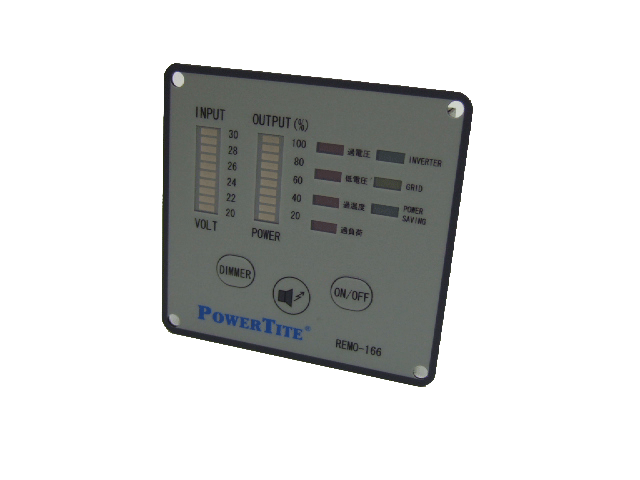

REMO-166(24V用） クリックすると拡大表示します
|
|
■REMO-DIRECT
|
REMO-DIRECTの機能は、専用リモコンを使用せずに外部制御を行う方法です。この方法はインバーターを装置の内部に組み込む場合などに便利です。※専用リモコンと併用出来ません。
REMO-DIRECT端子には12VDCを加えるとインバータがONになる機能と、ショートするとインバータをONに出来る機能が装備されています。REMO-DIRECT端子にはGROUND、ENBのピンが図の様にでています。
|
|
■仕様一覧
|
型式
|
FI-S3003 (12V)
|
FI-S3003 (24V)
|
FI-S3003 (48V)
|
|
出力
|
連続
|
3000 W
|
|
3分間
|
3450 W
|
|
先頭
|
6000 W（2msec）
|
|
無負荷電流
（節電電流）
|
2.0 A
（0.55 A）
|
1.6 A
（0.35 A）
|
0.8 A
（0.19 A）
|
|
|
出力波形
|
正弦波 （歪率 3 % ）
|
|
出力周波数
|
50Hz/60Hz（切替） ±0.05%
|
|
出力電圧
|
100VAC
|
|
入力電圧
|
10.5 〜16.1 V
|
21.0 〜 30.0 V
|
42.0 〜 60.0 V
|
|
低電圧警報
|
11.0 V
|
22.0 V
|
44.0 V
|
|
低電圧遮断
|
10.5 V
|
21.0 V
|
42.0 V
|
|
低電圧復帰
|
12.5 V
|
25.0 V
|
50.0 V
|
|
過電圧遮断
|
16.1 V
|
30.6 V
|
61.2 V
|
|
過電圧復帰
|
15.0 V
|
28.4 V
|
56.8 V
|
|
変換効率
|
88%
|
91%
|
92%
|
|
入力端子
|
ネジ式独立端子
|
|
出力端子
|
2出力コンセント、ネジ端子出力（L、N、FG）
|
|
動作温度
|
-10 ℃ 〜 +50 ℃（40 ℃ 以上は低減特性）
|
|
冷却方式
|
自動温度冷却ファン
|
|
電源スイッチ
|
カギ式スイッチ
|
|
リモコン端子
|
REMO-182またはREMO-166リモコン（別売）
|
未対応
|
|
寸法（mm）
|
397×209×165(突起部除く）
|
|
重量
|
約 9.8 kg
|
|
|
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。
|

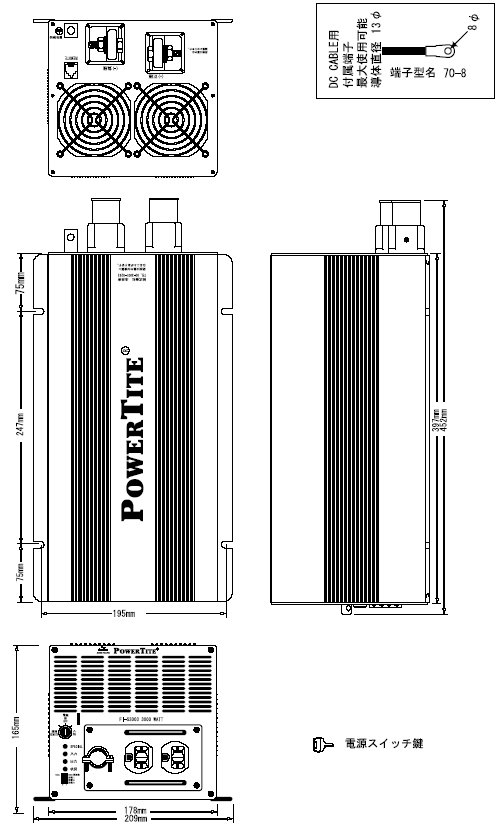

■外形寸法図
■外形寸法図（REMO-182）
■外形寸法図（REMO-166A）
|
||| 関連商品
||| DC-ACインバーターの選定にあたって
DC-ACインバーターの種類としては、正弦波（サイン波）・擬似正弦波（矩形波）などのタイプがあります。
下図に正弦波と擬似正弦波の波形の違いを示します。ご使用用途に合わせた最適なものをお選びください。
 正弦波インバーター
出力波形が一般家庭に供給されている商用電源波形と同じため、使用できる負荷機器に制限はありません。
多用途にお使いになる独立型電源システムや、精密な正弦波（サイン波）形を必要とする測定機器・医療機器
などには、負荷機器を選ばない正弦波インバーターをお選びください。
 擬似正弦波インバーター
電圧の実効値が商用電源と同じ（交流100V）ため、パソコン・テレビ・電子レンジ・電動工具など、
ほとんどの負荷機器を接続してお使いいただけます。しかし、波形に依存して稼動する負荷機器（インバーター
方式蛍光灯や、マイコン制御の電気製品など）は駆動できませんので、ご注意ください。
DC-ACインバーターの入力電流と出力電流は異なります。バッテリー容量や配線ケーブルの選定にもご留意
ください。また、DC-ACインバーターはチャージコントローラーではなく、バッテリーと直結してご使用ください。
※ご不明な点がございましたら、太陽光発電のススメ（DC-ACインバーターの選定）のページをご参考ください。
||| 接続できる電気製品の消費電力について
DC-ACインバーターの出力容量（ワット数）が、接続する電気製品（負荷機器）の定格消費電力以上でも、
電気製品（負荷機器）の種類によっては動作しない場合があります。DC-ACインバーターの出力容量は、
接続する電気製品の定格消費電力ではなく、必ず最大消費電力（起動電力）以上のものをお選びください。
また、DC-ACインバーターを長時間の連続使用する場合は、出力容量の約80%以下にてご使用ください。
※ご不明な点がございましたら、太陽光発電のススメ（電気製品の出力について）のページをご参考ください。
|
|
